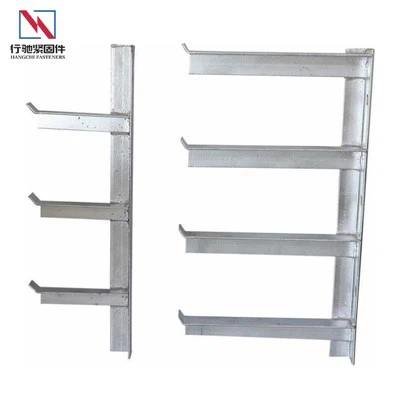

Τα στηρίγματα δίσκου καλωδίων Cantilever της Hangchi είναι μεταλλικά εξαρτήματα που έχουν σχεδιαστεί για έργα μηχανικής ισχύος και τηλεπικοινωνιών για υποστήριξη, αντοχή φορτίων και οργάνωση καλωδίων. Κατασκευασμένα από-χάλυβα υψηλής ποιότητας επεξεργασμένο με αντιδιαβρωτικά φινιρίσματα, αυτά τα στηρίγματα εξασφαλίζουν εύρυθμη διάταξη καλωδίων και εξαιρετική απαγωγή θερμότητας. Τα στηρίγματα δίσκων καλωδίων προβόλου χρησιμοποιούνται ευρέως σε υποσταθμούς, βιομηχανικές εγκαταστάσεις, δημοτικές σήραγγες κοινής ωφέλειας και παρόμοια περιβάλλοντα.
Παράμετροι προϊόντος
Προδιαγραφές Angle Steel
|
Κοινά πλαϊνά πλάτη |
20mm, 25mm, 30mm, 40mm, 50mm κ.λπ. |
|
Εύρος πάχους |
3mm~5mm (για γενικές εφαρμογές) ή παχύτερο (π.χ. 5mm~20mm) |
Δομή Υποστήριξης
|
Μήκος ραφιού |
Λιγότερο ή ίσο με 0,35 μέτρα σε τάφρες καλωδίων, Λιγότερο ή ίσο με 0,5 μέτρα σε σήραγγες |
|
Διάστημα μεταξύ των στρωμάτων |
Μεγαλύτερο ή ίσο με 200 mm για καλώδια υψηλής-τάσης, Μεγαλύτερο ή ίσο με 150 mm για καλώδια χαμηλής-τάσης, Μεγαλύτερο ή ίσο με 150 mm για καλώδια ελέγχου. |
Βασικά Χαρακτηριστικά
Προστασία από διάβρωση που διαρκεί-
Το στήριγμα του δίσκου καλωδίου με πρόβολο χρησιμοποιεί μια διαδικασία γαλβανισμού εν θερμώ-, με πάχος επίστρωσης ψευδαργύρου μεγαλύτερο ή ίσο με 65μm που συμμορφώνεται με το πρότυπο ISO 1461. Μπορούμε να παρέχουμε αναφορές δοκιμών ουδέτερου ψεκασμού αλατιού που επιδεικνύουν αντοχή για μεγαλύτερη από ή ίση με 720 ώρες, που εγγυώνται πάνω από 25 χρόνια απόδοσης χωρίς σκουριά-σε εξωτερικούς χώρους.
Αξιόπιστη χωρητικότητα φορτίου-
Ένας βραχίονας μονής-επιπέδου υποστηρίζει επιτρεπόμενο φορτίο 3–5 kN (σε άνοιγμα μικρότερο ή ίσο με 1000 mm). Οι δομικοί υπολογισμοί εκτελούνται σύμφωνα με το πρότυπο GB 50017 και είναι διαθέσιμες αναφορές δοκιμών στατικού φορτίου για την επαλήθευση των πραγματικών δυνατοτήτων φέρουσας-του φορτίου.
Ταχεία Εγκατάσταση
Διαθέτοντας σχέδιο σύνδεσης με βίδες και εφοδιασμένο με ασορτί γαλβανισμένους συνδετήρες, μπορεί να συναρμολογηθεί ένα μόνο στήριγμα σε μόλις 10 λεπτά ή λιγότερο. Δεν απαιτείται συγκόλληση ή κοπή εξαρτημάτων κατά τη διαδικασία εγκατάστασης.
Ευέλικτη Προσαρμογή
Τα μήκη του προϊόντος μπορούν να προσαρμοστούν στην περιοχή από 200–1000 mm. Η απόσταση μεταξύ των στρωμάτων και οι θέσεις των οπών σύνδεσης μπορούν να ρυθμιστούν σύμφωνα με τα τεχνικά σχέδια, με ελεγχόμενες ανοχές εντός ±2 mm.
Διαδικασία Επιθεώρησης
Επιθεώρηση πρώτων υλών:Κατά την άφιξη στην εγκατάσταση, τα υλικά χάλυβα δειγματίζονται για φασματική ανάλυση για να επαληθευτεί η ποιότητα και η χημική τους σύσταση.
Επιθεώρηση διαστάσεων (σε-διαδικασία):Μετά από ψυχρή-κάμψη, χρησιμοποιούνται δαγκάνες και πρότυπα για τη διεξαγωγή μιας συνολικής επιθεώρησης-των διαστάσεων διατομής (π.χ. πλάτος και ύψος). Οι κρίσιμες θέσεις οπών επαληθεύονται χρησιμοποιώντας μετρητές "Go/No-Go", με ελεγχόμενες ανοχές εντός ±1 mm.
Επιθεώρηση ποιότητας συγκόλλησης:Οι συγκολλημένες ενώσεις υποβάλλονται σε οπτική επιθεώρηση και ένα δείγμα 10% από κάθε παρτίδα υποβάλλεται σε δοκιμή μαγνητικών σωματιδίων για να διασφαλιστεί η απουσία ελαττωμάτων όπως ρωγμές ή πορώδες.
Έλεγχος ποιότητας επίστρωσης:Μετά τον γαλβανισμό, χρησιμοποιείται ένας μαγνητικός μετρητής πάχους για την εκτέλεση δειγματοληψίας πολλαπλών-σημείων σε κάθε παρτίδα προϊόντος για τη μέτρηση του πάχους της επίστρωσης ψευδαργύρου. Επιπλέον, τα δείγματα υποβάλλονται περιοδικά για δοκιμή ψεκασμού ουδέτερου αλατιού για την επαλήθευση της απόδοσης αντοχής στη διάβρωση.
Τελική επιθεώρηση εργοστασίου:Πριν από τη συσκευασία, τα στηρίγματα του δίσκου καλωδίων προβόλου υποβάλλονται σε τελική αναθεώρηση που καλύπτουν την εμφάνιση, τις διαστάσεις και την ποιότητα της επίστρωσης. Οι ποσότητες και οι προδιαγραφές ελέγχονται-. Τα προϊόντα απελευθερώνονται από το εργοστάσιο μόνο αφού συνοδεύονται από αναφορές υλικών, αρχεία επιθεώρησης επίστρωσης και Πιστοποιητικό Συμμόρφωσης.
FAQ
Ε: Ποιος είναι ο χρόνος παράδοσης;
Α: Για τυπικές παραγγελίες, είναι 10–15 ημέρες. για προσαρμοσμένες παραγγελίες, είναι 20–30 ημέρες.
Ε: Προσφέρετε άλλες διαδικασίες προστασίας από τη διάβρωση εκτός από τον γαλβανισμό εν θερμώ-;
Α: Ναι, το κάνουμε. Για εξαιρετικά διαβρωτικά περιβάλλοντα-όπως παράκτιες περιοχές ή χημικά εργοστάσια-συνιστάται μια επίστρωση Dacromet.
Ε: Ποιες τεχνικές παράμετροι απαιτούνται κατά την υποβολή μιας παραγγελίας;
Α: Προτείνουμε να παρέχετε τις ακόλουθες λεπτομέρειες: ① Πλάτος τάφρου καλωδίων. ② Προδιαγραφές και ποσότητα καλωδίων. ③ Βάρος ανά στρώμα καλωδίου ή συνολικό βάρος. ④ Περιβάλλον εγκατάστασης. ⑤ Εάν απαιτούνται συνοδευτικά στοιχεία στερέωσης. ⑥ Τυχόν ειδικές απαιτήσεις.
